Calibration

Octobre 2014

Notre seconde mission de calibration des Calitoo en 2014 s'est déroulée du 6 au 10 octobre à Izaña.
Perché à 2400m d'altitude sur l'ile de Tenerife près du volcan Del Teide, le centre de recherche météorologique Espagnol d'Izaña bénéficie d'un ciel d'une pureté et d'une stabilité exceptionnelles.

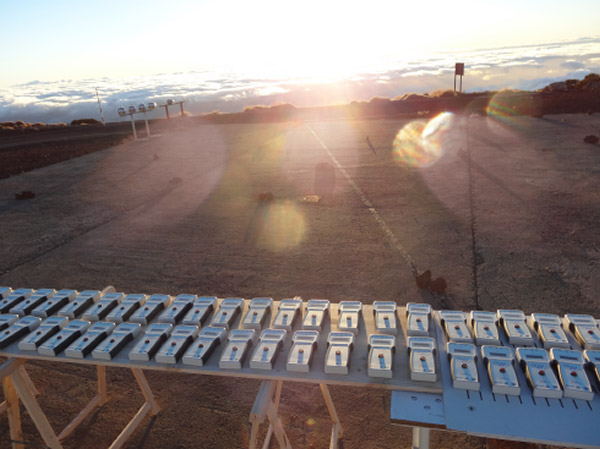

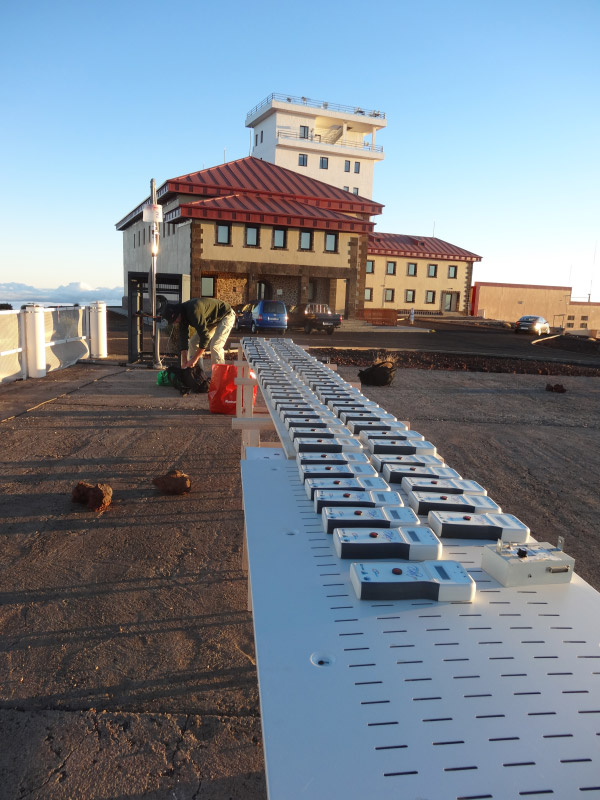

Nos 70 Calitoo, prêts pour les premières mesures, après le lever du soleil.

Le centre est équipé d'une batterie d'instruments de mesures dont des photomètres Cimel utilisés dans le réseau Aéronet initié par la Nasa et Photons.
Nous avons été accueilli par Emilio Cuevas, le directeur, Carmen Guirado et Fernando Almansa tous les deux chercheurs au centre. Photos sur le site web d'Izana.
Après avoir installé nos 70 photomètres sur des tables, la longue séance des mesures commençait du lever du Soleil jusqu'à midi solaire.

En fait pour avoir une bonne courbe Langley, il convient de faire des mesures entre 4 et 2 masse d'air (élévation du Soleil au dessus de l'horizon entre 16° et 33°). Donc pas besoin de commencer les mesures à l'aube sauf pour le spectacle !


Vu d'Izaña, le soleil n'est pas encore levé, mais nous promet une journée pleine de radiations...




Soleil levé !

Nous pensions utiliser la méthode dite de Langley pour calibrer nos Calitoo, or après discussion avec Fernando, il s'est avéré que nous n'avions pas assez de points dans la journée pour avoir une courbe de Langley fiable. Avec quelques photomètres pas de problème, mais avec 70 et deux expérimentateurs, c'est mission impossible !

Qu'à cela ne tienne, nous allons utiliser la méthode d'inter-calibration avec les photomètres Cimel du site.
Les deux premiers jours de mesure, nous avons eu une météo très bonne mais le dernier, il y avait des nuages et donc aucune mesure de calibration possible : l'occasion de visiter l'île... (avec au minimum, un calitoo dans nos poches).


Dans le grand cratère, devant le Pic de Teide (cratère récent).

Après être rentré à Toulouse, nous avons développé un outil facilitant l'inter-calibration avec les fichiers de données Aeronet et permettant d'éditer un bulletin de calibration.
Au bout d'une semaine de travail, le code fonctionnait et livrait ses premiers résultats.

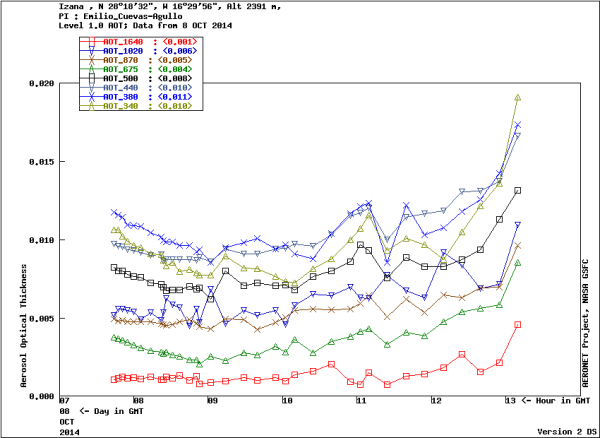

Courbes AERONET des AOT à Izaña au moment de nos mesures. On ne dépasse pas les 0.010 pour le vert !

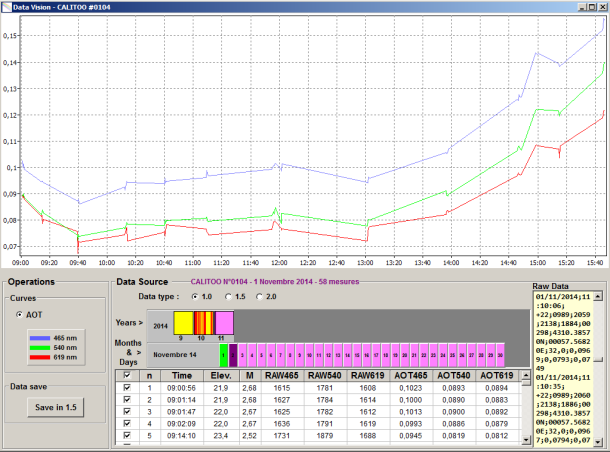

Ecran du logiciel Calitoo PC qui permet l'intercalibration avec AERONET.

La semaine suivante, nous avons procédé à une phase de qualification des étalonnages avec différentes épaisseurs optiques en prenant quelques photomètres du lot ayant fait le voyage aux canaries.
Maintenant nous sommes en mesure de livrer nos premiers exemplaires fraichement étalonnés d'Izaña.



Janvier 2014

Nous venons de réaliser la calibration des premiers photomètres Calitoo en France, dans le département des Hautes Pyrénées, au Pic du Midi de Bigorre.

Situé à 2870 mètres d'altitude, nous avons été accueillis par le Laboratoire d'Aérologie et l'Observatoire Midi Pyrénées que nous remercions beaucoup pour leurs aides.

Nous avons réalisé une calibration dite de Langley qui demande plusieurs séries de mesures du lever au coucher du soleil afin d'avoir des masses d'air différentes entre le Soleil et les photomètres.

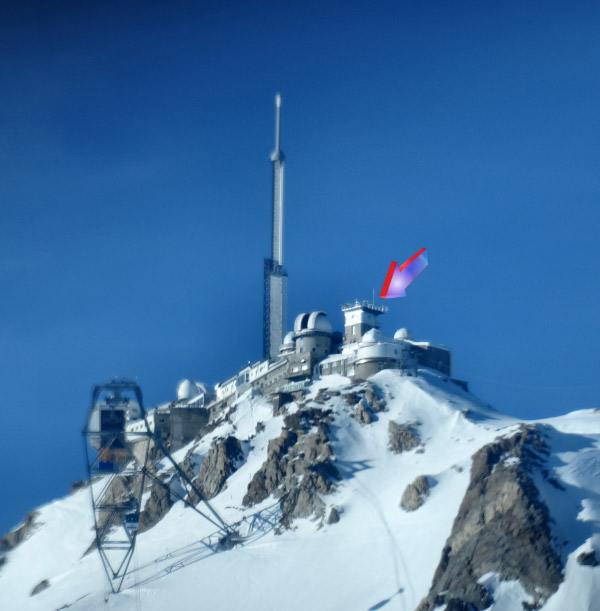

Le Pic du Midi vu depuis le téléphérique. La flèche indique la plateforme instrumentale du laboratoire d'aérologie sur laquelle nous avons fait nos mesures.

Les premières mesures ont été faites à 8h00 TU environ 30mn après le lever du Soleil.

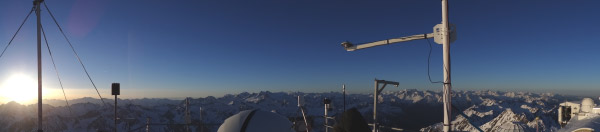

Panorama depuis la plateforme d'aérologie peu de temps après le lever de soleil.

Ensuites, toutes les heures jusqu'à 13h00, nous avons pris des mesures avec les 70 photomètres de notre première production.

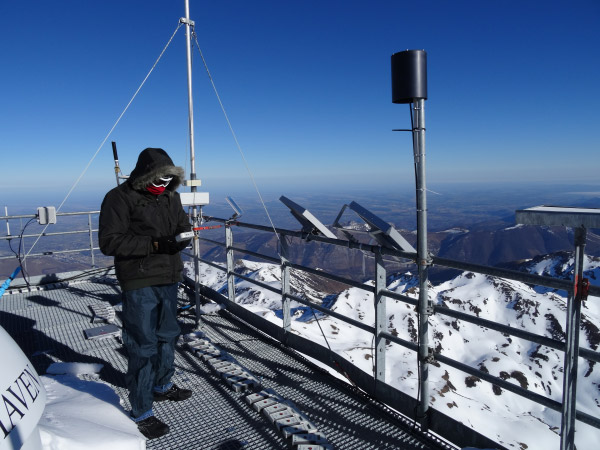

Prise de mesures avec un photomètre. Avec les 69 autres, l'exercice a été très physique...

Résultats

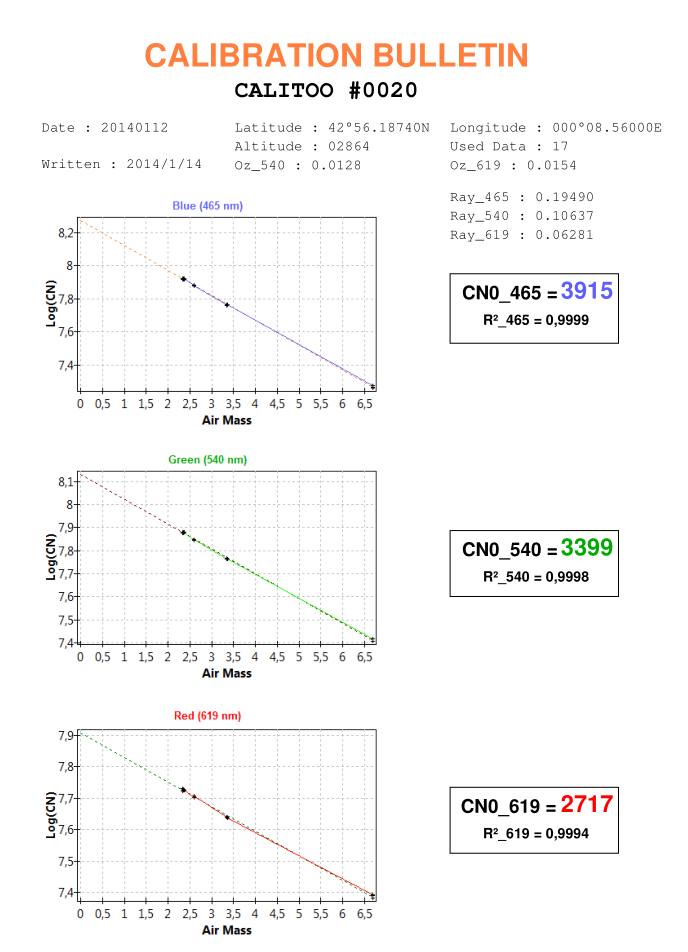

Tous les photomètres seront vendus calibrés avec un bulletin de calibration spécifiant les résultats des mesures effectuées.
